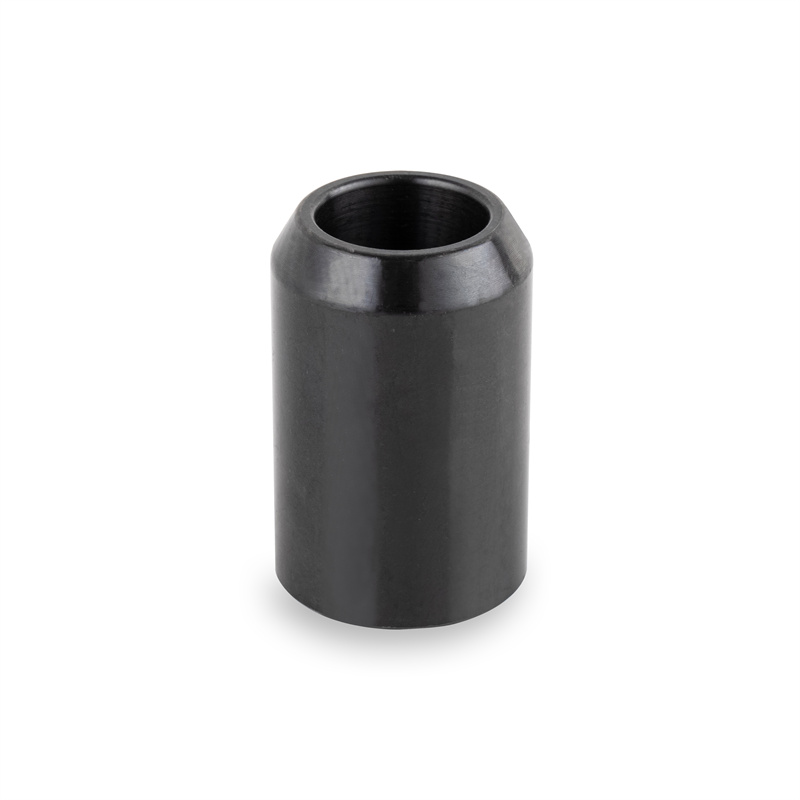

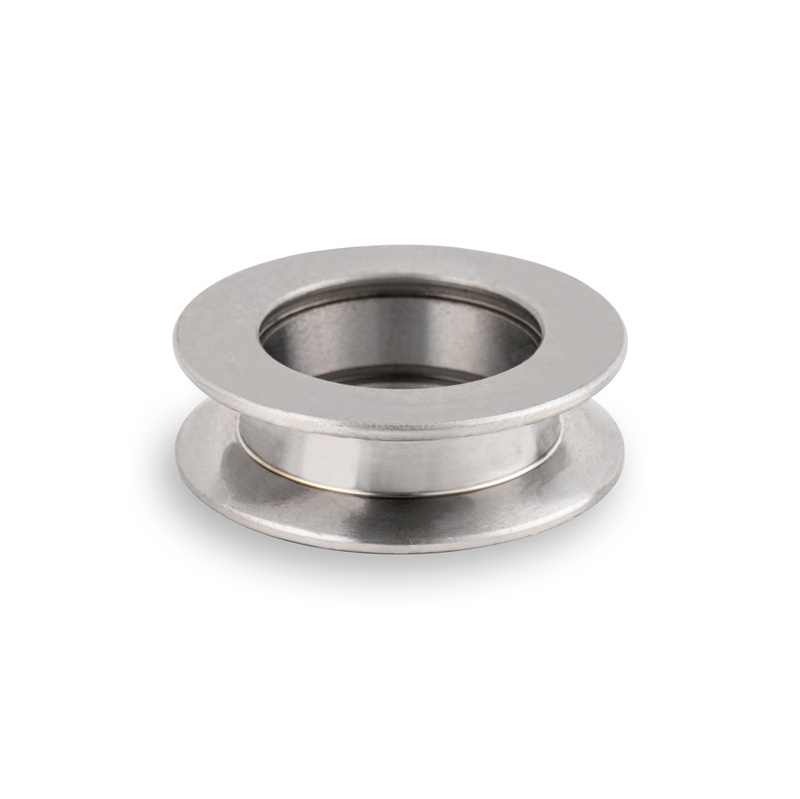

베어링은 다양한 시나리오에서 사용되기 때문에 베어링 링은 베어링에 없어서는 안될 부분입니다. 결국 FTM 베어링 내부 및 외부 링은 고객 요구에 따라 다양한 모양으로 가공될 수 있으며 다양한 재료를 선택할 수 있습니다.
베어링과 롤링 바디의 내륜과 외륜은 높은 경도와 접촉 피로 강도, 우수한 내마모성 및 충격 인성을 가져야하므로 일반적으로 사용되는 재료는 GCr15 베어링 강입니다.
| 내부 링 지정 | mm | 킬로그램 무게 | ||
| 디 | 에프 | 비
| ||
| LR13 | 13 | 17.2 | 24 | 0.01837 |
| IR14 | 14 | 17 | 17 | 0.009665 |
| IR15 | 15 | 18~20 | 16~23 | 0.0093~0.0247 |
| IR16 | 16 | 20~26 | 9~15.5 | 0.00774~0.039504 |
| IR17 | 17 | 20~24 | 16~20 | 0.011~0.034 |
| LR17 | 17 | 20 | 30.5 | 0.021 |
| LR18 | 18 | 26 | 15.5 | 0.033024 |
| IR19 | 19 | 22 | 14 | 0.010416 |
| IR20 | 20 | 24~28 | 16~20 | 0.017~0.0452 |
| LR20 | 20 | 25 | 20.5 | 0.0279 |
| IR22 | 22 | 26~28 | 12~30 | 0.01373~0.054 |
| IR25 | 25 | 30~32 | 18~22 | 0.0298~0.052 |
| LR25 | 25 | 30 | 26.5 | 0.043 |
| IR28 | 28 | 32 | 17~30 | 0.0245~0.0438 |
| IR30 | 30 | 35~38 | 16~20 | 0.031~0.065 |
| LR30 | 30 | 35 | 20.5 | 0.0407 |
| IR60 | 60 | 68~70 | 25~60 | 0.195~0.463 |
| IR62 | 62 | 70~75 | 30~39 | 0.2523 |
| IR65 | 65 | 72~75 | 25~45 | 0.142~0.2362 |
| IR70 | 70 | 80 | 25~54 | 0.224~0.48 |
| IR75 | 75 | 84~85 | 44~54 | 0.38572~0.52 |
| IR80 | 80 | 80~90 | 25~54 | 0.25712~0.55 |
| IR85 | 85 | 95~100 | 26~63 | 0.28~1.05 |
| IR90 | 90 | 105 | 63 | 1.11 |
| IR110 | 110 | 120~125 | 30~40 | 0.409~0.86276 |
