각도 접촉 볼 베어링 이해 : 포괄적 인 가이드

2. 베어링 번호 매기기 시스템

제조업체의 번호 매기기 또는 지정 시스템을 이해하는 것은 정확한 베어링 식별, 교체 및 선택에 절대적으로 필요합니다. 베어링의 특정 특성을 설명하는 데 사용되는 "언어"입니다.

• 베어링 지정 이해 : 각 베어링 유형 및 변형에는 특정이 할당됩니다 지정 (부품 번호) 제조업체에 의해. 이 영숫자 코드는 임의적이지 않습니다. 베어링에 대한 중요한 정보를 인코딩합니다. 일반적으로 다음에 대한 세부 정보가 포함되어 있습니다.

  • 기본 치수 : 보어 직경, 외경 및 너비와 같은.
  • 베어링 시리즈 : 치수 시리즈와 때로는 보어에 대한 부하 용량을 나타냅니다.
  • 내부 디자인 : 접촉각 (예 : A, C, E), 케이지 재료 (예 : M, T, F) 및 내부 클리어런스 또는 예압 지정.
  • 정밀 클래스 : 제조 정확도 (예 : P6, P5, P4, P2, P2가 가장 높은 정밀도임을 나타냅니다).
  • 특수 기능 : 씰, 방패 또는 특정 윤활과 같은.

• 제조업체 카탈로그 해석 : 베어링 제조업체는 인쇄 및 온라인으로 종합적인 카탈로그를 제공하여 귀중한 자원으로 사용됩니다. 이 카탈로그는 특정 번호 시스템에 자세히 설명하고 각 베어링 지정에 대한 광범위한 기술 사양을 제공합니다. 다음에 대한 정보를 찾을 수 있습니다.

  • 동적 하중 등급 ( C ) : : 지정된 등급 수명을 위해 베어링이 견딜 수있는 일정한 방사형 하중 (일반적으로 백만 백만 회전)
  • 정적 하중 등급 ( C 0 ​ ) : : 가장 크게 스트레스를받는 접촉 지점에서 롤링 요소 및 경마장의 총 영구 변형에 해당하는 정적 방사형 하중.
  • 속도 제한 : 다른 윤활 방법으로 최대 허용 작동 속도.
  • 치수: 보어, 외경 및 너비의 정확한 측정.
  • 권장 작동 조건 : 적절한 신청에 대한 지침. 이 카탈로그에 대한 친숙 함은 정보에 입각 한 정확한 선택 결정을 내리는 데 중요합니다.

결론

이 포괄적 인 가이드는 복잡한 세계를 탐구했습니다 각도 접촉 볼 베어링 , 독특한 디자인, 다양한 응용 분야 및 상당한 장점을 밝히십시오. 우리는 이러한 베어링을 정의하는 항목, 다른 유형보다 종종 선호되는 선택 인 이유 및 내부 역학이 복잡한로드 조합을 효율적으로 관리 할 수있게하는 방법에 대해 탐구했습니다.

1. 핵심 요점의 요점

이 가이드 전체에서, 우리는 현대 기계에서 각도 접촉 볼 베어링을 필수적으로 만들 수있는 기본 측면을 다루었습니다.

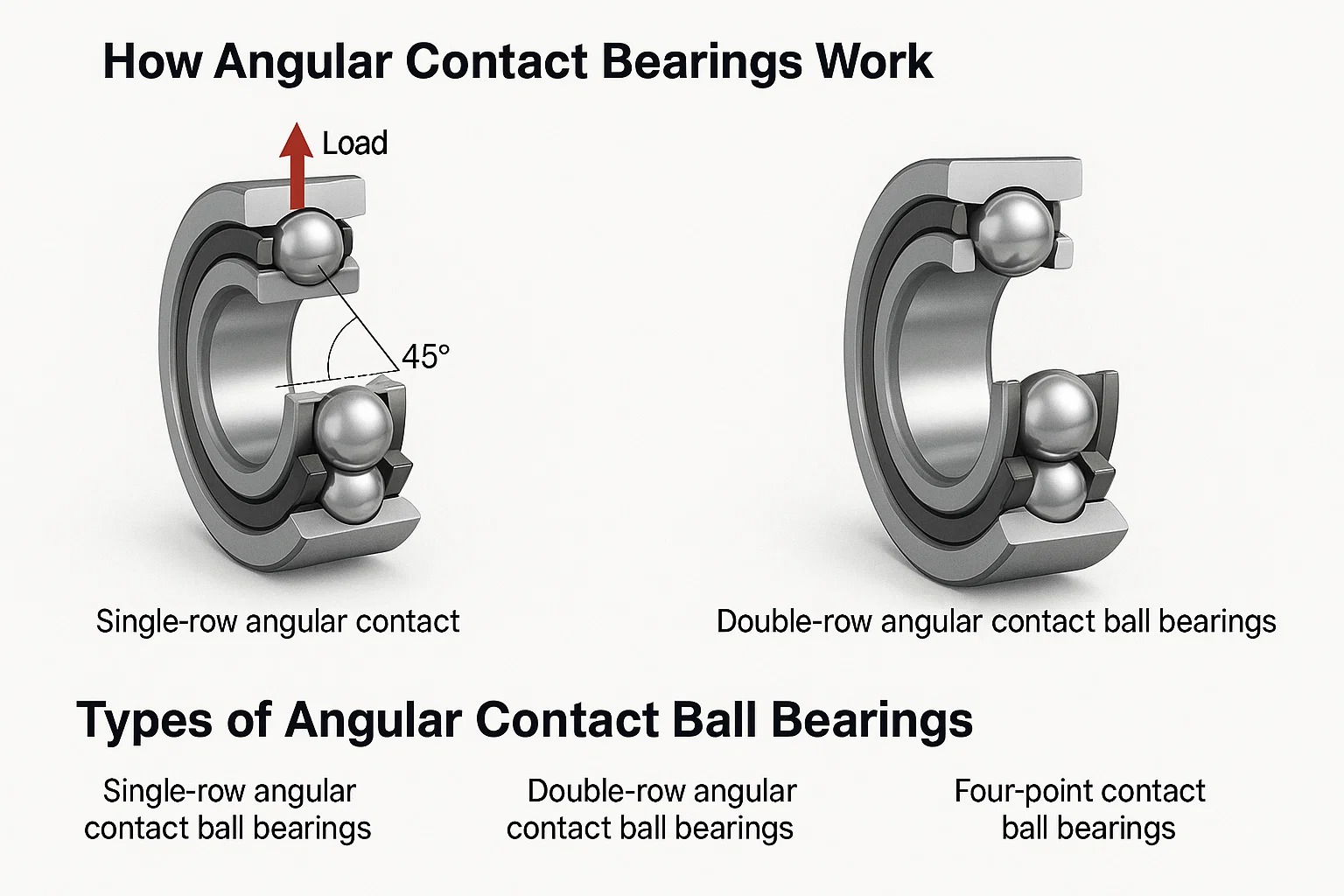

• 디자인 이해 : 우리는 방사형 및 축 방향 하중을 동시에 처리하는 능력으로 각도 접촉 볼 베어링을 정의했습니다. 접촉각 . 우리는 포함하여 다른 구성을 탐색했습니다 단일 줄, 이중 줄 및 4 점 접촉 베어링 ,뿐만 아니라 중요한 역할 이중 배열 강성 및 하중 용량을위한 (DF, DB, DT).

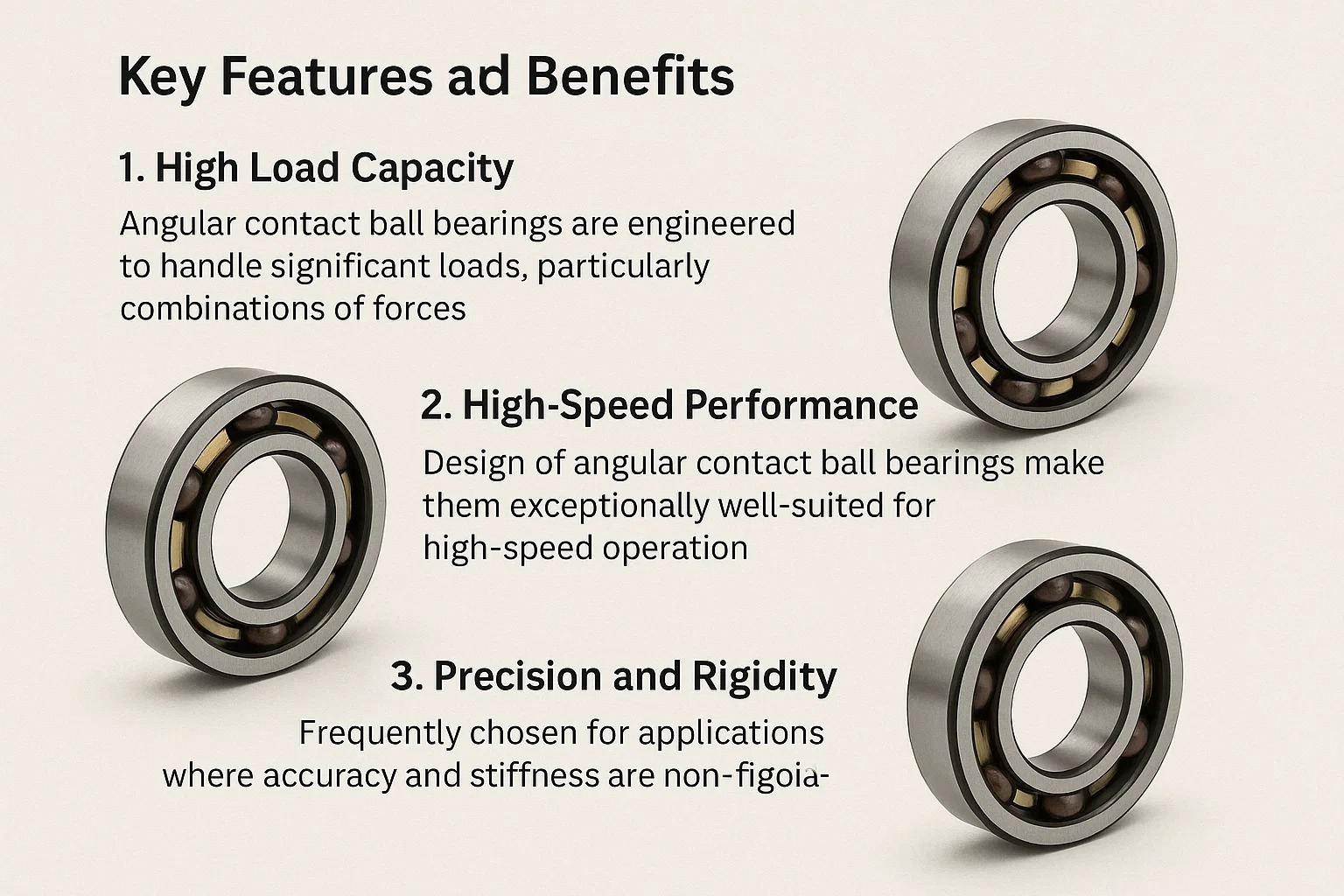

• 주요 기능 및 혜택 : 우리는 그들의 뛰어난 능력을 강조했습니다 높은 부하 용량 , 복잡한로드 조합을 효율적으로 처리합니다. 그들의 고유 한 디자인은 예외적 인 것을 허용합니다 고속 성능 놀랍게도 기여합니다 정밀도와 강성 , 중요한 응용 분야에서 런아웃 및 편향을 최소화합니다.

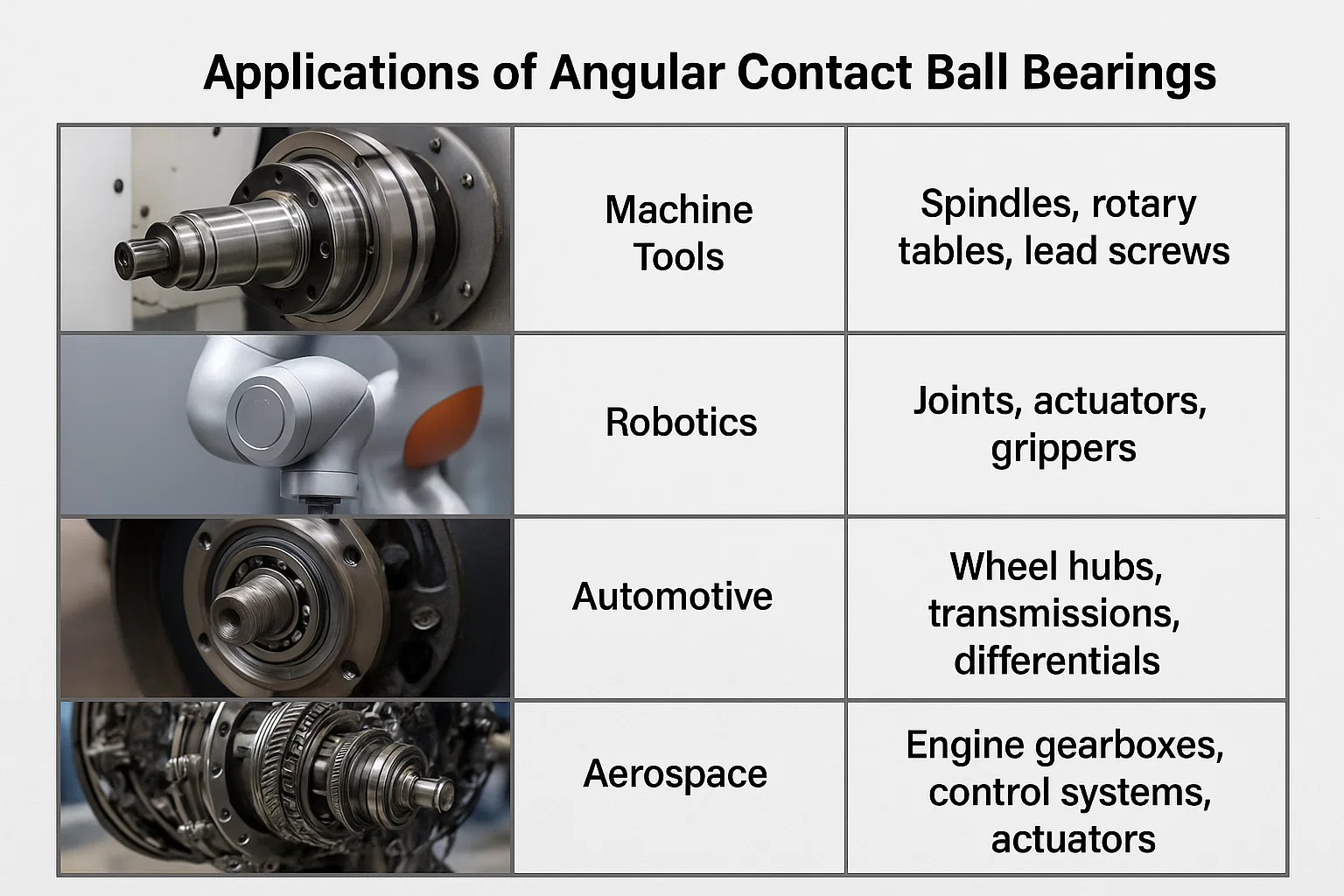

• 다양한 응용 프로그램 : 우리는 이러한 베어링이 필요한 정밀도에서 수많은 산업에서 어떻게 중요한지 보았습니다. 공작 기계 그리고 로봇 공학 까다로운 환경에 자동차 and 항공 우주 구성 요소.

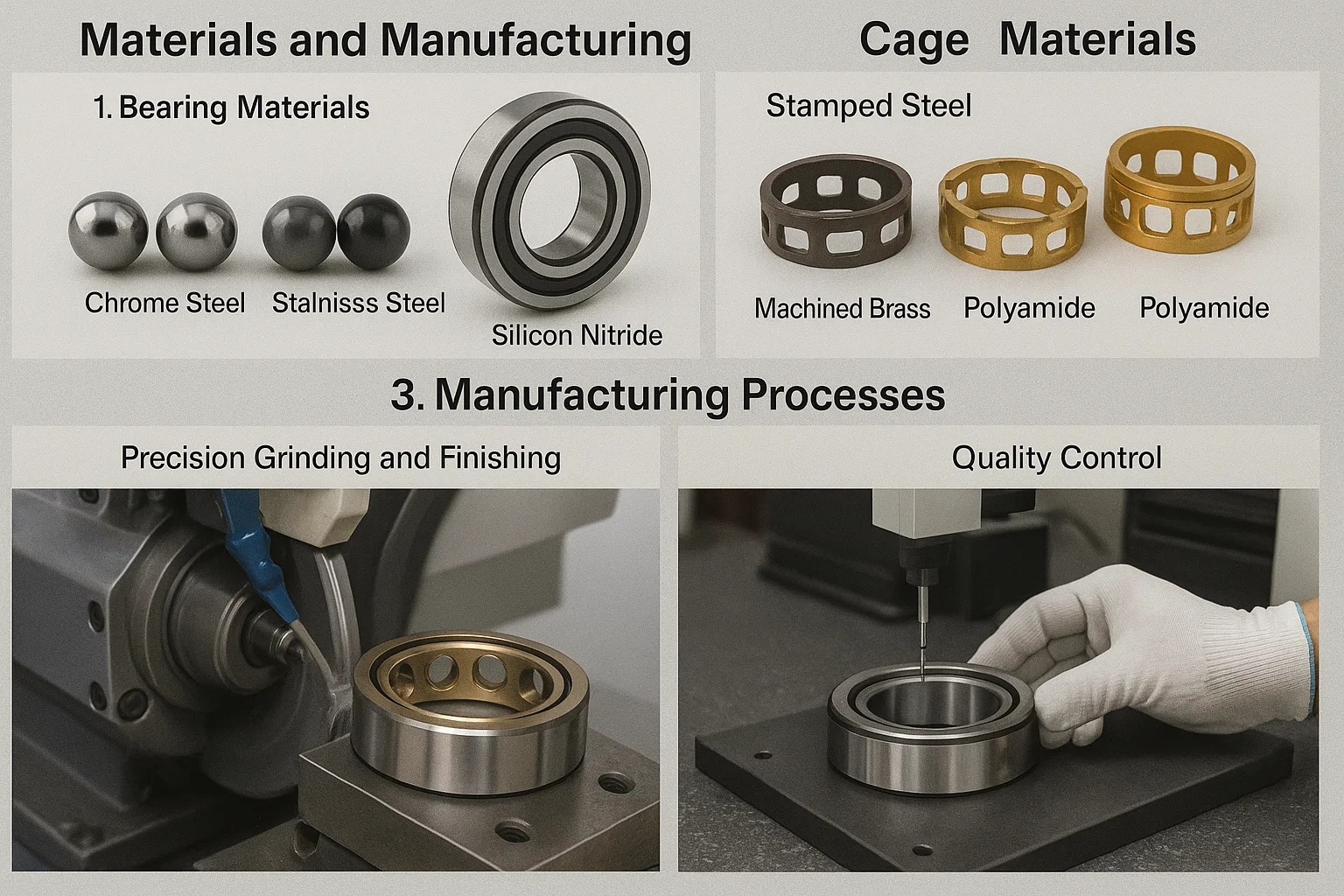

• 재료 및 제조 우수성 : 우리는 다음을 포함한 재료 선택의 중요성을 조사했습니다 크롬 강철 및 스테인레스 스틸 및 장점 세라믹 옵션 성능 향상. 우리는 또한 다양한의 영향에 대해 언급했습니다 케이지 재료 그리고 엄격한 정밀 제조 공정 품질과 신뢰성을 보장합니다.

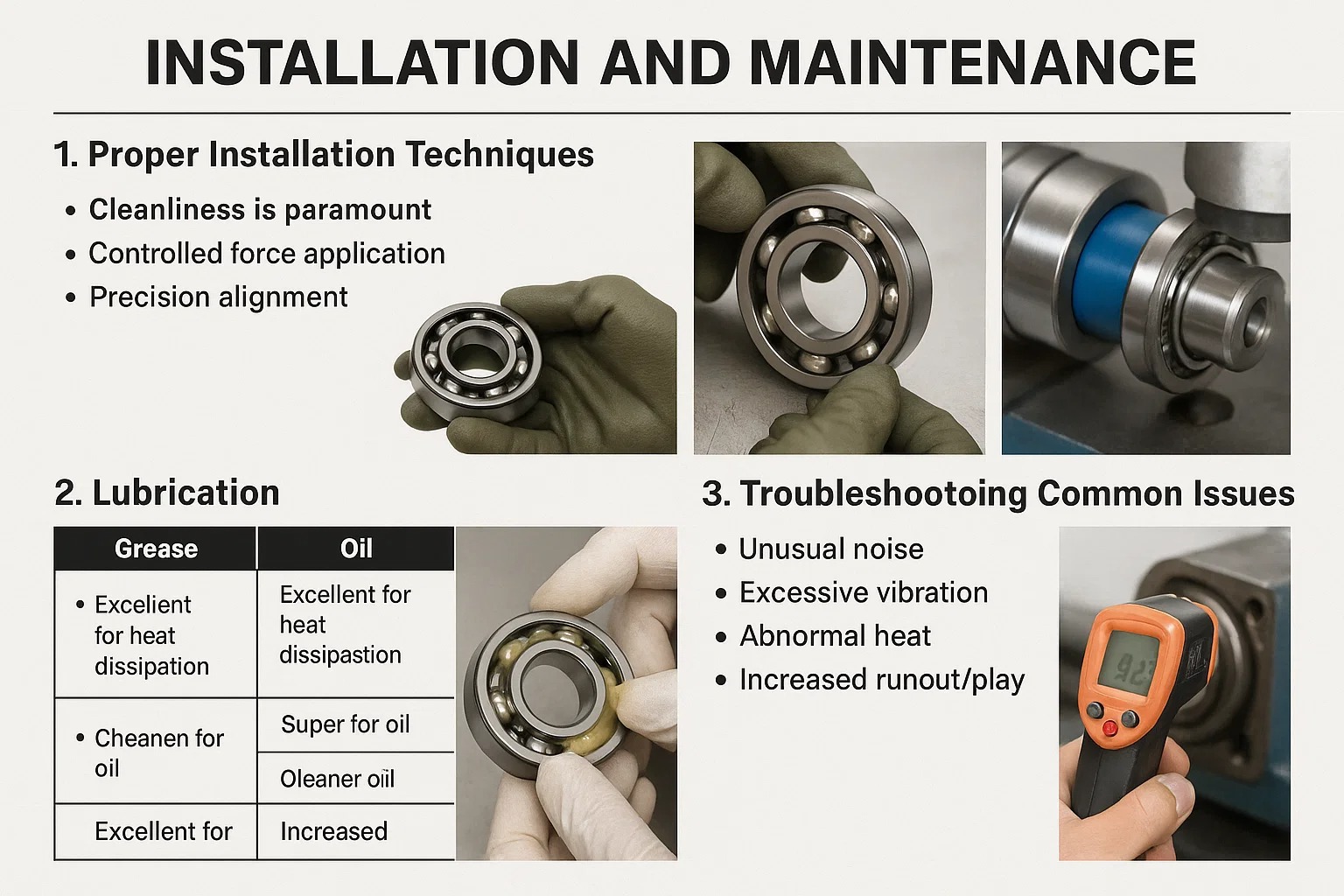

• 설치 및 유지 보수 모범 사례 : 마지막으로, 우리는 최고의 베어링조차 필요하다고 강조했습니다 적절한 설치 기술 그리고 부지런합니다 lubrication 의도 된 수명을 달성하기 위해 우리는 통찰력을 제공했습니다. 일반적인 문제 문제 해결 조기 실패를 방지합니다.

2. 각도 접촉 볼 베어링의 미래

각도 접촉 볼 베어링의 여정은 끝나지 않습니다. 기술이 끊임없는 행진을 계속함에 따라 우리는 기능을 더욱 향상시키고 응용 프로그램을 확장 할 몇 가지 주요 개발을 기대합니다.

• 고급 재료 : 재료 과학의 지속적인 혁신을 기대하여 더 가볍고 강력하며 온도 저항성 강과 복합재를 개발할 수 있습니다. 세라믹 구성 요소가 향상된 하이브리드 베어링은 더욱 평범 해져서 속도와 효율의 경계를 높이고 마찰과 열을 줄입니다.
• 향상된 정밀 및 성능 : 제조 정밀도는 의심 할 여지없이 새로운 높이에 도달하여 더 엄격한 공차와 표면 마감 처리 된 베어링이 가능합니다. 이를 통해 더 높은 회전 속도, 더 컴팩트 한 설계 내에서 더 큰 하중 밀도 및 연장 된 운영 수명이 가능합니다.
• 스마트 베어링 기술 : 온도, 진동 및 윤활 상태를 실시간으로 모니터링하기위한 임베디드 센서와 같은 "스마트"기능의 통합이 점점 널리 보급 될 것입니다. 이 기술 도약은 매우 정확하게 가능합니다 예측 유지 보수 , 운영자는 비용이 많이 드는 고장으로 이어지기 전에 잠재적 인 문제를 예측하고 해결할 수있게함으로써 가동 시간을 최적화하고 지원하는 기계의 서비스 수명을 연장 할 수 있습니다.

산업이 속도, 정밀도 및 효율성의 경계를 계속 추진함에 따라 각도 접촉 볼 베어링은 중요한 엔지니어링 기술로 계속 발전하여 차세대 엔지니어링 문제를 충족시키기 위해 끊임없이 발전합니다. .
